胀管机使用操作方法：

    一、检查电源电压是否符合要求，接通电源。

    二、启动

    (1)打开油箱下部的进出口阀门，将溢流阀的手柄松开，不使柱塞油泵满载启动。

    (2)将转换开关置于中位。

    (3)按下绿色启动按钮，启动油泵电动机。

    (4)检查电动机的旋转方向是否与规定的旋向相符。

    (5)将电机启动、停止数次，检查油流方向是否正确，油泵的声音是否正常。

    (6)让胀管机在空载下运行5—10分钟。

    三、增压缸、高压软管、胀杆加液

    (1)打开增压缸上的顶部堵头罗栓，取出钢珠。

    (2)把转换开关扳向“加压”（上）加压指示灯绿灯亮时，让螺栓孔内溢满乳化液，再将转换开关置于中位。

    (3)把转换开关扳向“卸压”（下）卸压指示灯红灯亮时，用杯子向螺孔内慢慢灌入乳化液往复几次，直到吸满为止。

    (4)放入钢珠拧紧堵头，擦去溢出的乳化液，增压缸加液完毕。

    (5)把操作手柄接口向上，打开接口堵头，把高压软管接在增压缸上。

    (6)按(3)方法操作。

    (7)将转换开关扳向“加压”（上）加压指示灯绿灯亮，直至软管内气泡放尽乳化液溢出为止。最后将转换开关置于中位。

    (8)将胀杆装在操作手柄上并拧紧。

    四、设定胀接压力

    (1)将胀杆插入需胀管孔内。

    (2)产品出厂前低压显示设定压力为22MPa以内，已调整好，客户不要随意设定

    (3)数显仪表测定压力为增压后的压力，使用时由客户根据胀接要求设定。

    (4)将数显压力表下的设定开关置于“设定”位置，调整数显压力表的读数为所需胀接压力的设定值，最后将设定开关置回测量位置。

    五、胀接操作

    (1)按以上四个步骤设定胀接压力。

    (2)将转换开关置于卸压位置（下），使卸压指示灯红灯亮。

    (3)把胀杆插入需胀接的孔内。

    (4)当胀杆插入定位后，右手食指扣动手柄启动开关左手母指按下操作手柄微动开关（按动以后即可松开），此时进入自动操作状态，操作手柄指示灯绿灯亮，开始胀接。

    (5)右手启动开关松开，则进入自动卸压过程，此时，操作手柄指示灯红灯亮。

    (6)等到胀杆内压力卸除以后可拔出手柄，此时第一个管子胀接完毕。

    (7)其余胀接重复以上过程。

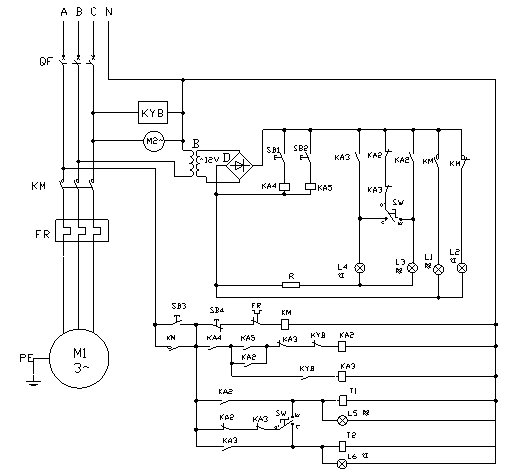

    胀管机控制电路图

    注：

    1，本机总功率为4KW

    2，本机电源采用TN-S制方式，

    请严格区分N线和PE线。
